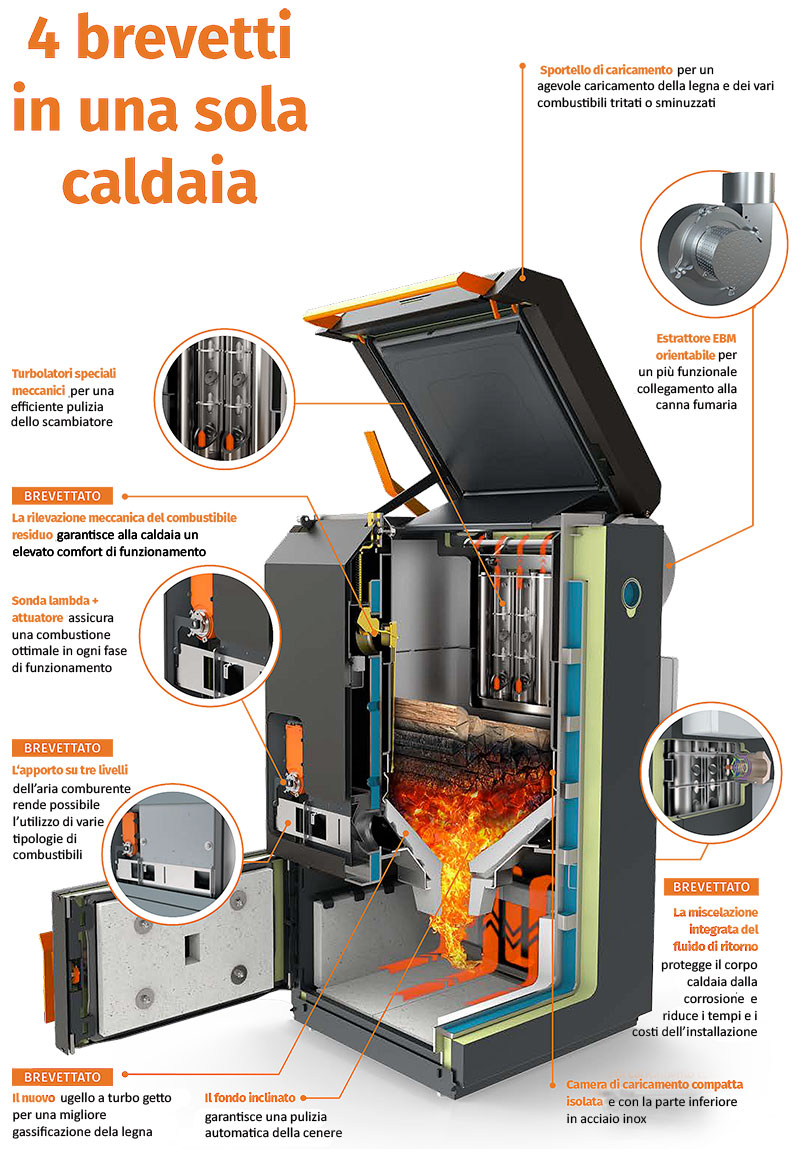

BLAZE HARMONY / BLAZE GREEN BG - L'immagine della presentazione serve a introdurre all'articolo e a far capire in dettaglio cosa viene descritto a proposito della caldaia a legna con gassificazione a fiamma inversa e con carico del combustibile dall’alto della ditta BLAZE HARMONY modello GREEN BG. La caldaia BLAZE GREEN BG viene raffigurata su uno sfondo con un capanno per l’essicazione della legna con in evidenza un ceppo e un’accetta per spaccare la legna. Sono raffigurati anche tutti i vari combustibili che si possono utilizzare per il suo funzionamento, a patto che quelli granulari o triti vengano intercalati ai ciocchi di legno. Il complesso dell’immagine rappresenta quanto sia ancora oggi valido il secolare impiego della legna come combustibile, con la differenza che oggi i rendimenti sono molto più elevati e gli indici d’inquinamento si sono ridotti notevolmente tanto da farla rientrare nella classe ambientale 5 STELLE.CALDAIA A LEGNA A FIAMMA INVERSA 5 STELLE BLAZE GREEN BG

  • Garanzia 7 ANNI contro la corrosione
  • Efficienza della combustione > 92% con consumi minimi
    • Impiego della sonda lambda per una combustione ottimale
    • Carico combustibile dall'alto
  • Vano di carico termoisolato e parte inferiore in INOX
  • Camera di combustione a secco in refrattario
  • Pulizia semi automatica degli scambiatori termici
  • Nuovi ugelli a turbo getto per una migliorata gassificazione
  • Valvola anticondensa integrata
  • Rilevamento del combustibile rimanente
  • Sistema automatico integrato per mantenimento braci
  • Classe di qualità ambientale


Le caldaie a legna con gassificazione a fiamma inversa della serie GREEN BG sono generatori termici di alta qualità con certificato ambientale 5 STELLE e con rendimenti elevati >92,0%. Progettate e costruite per avere rendimenti molto alti e basse emissioni, oggi soddisfano tutte le certificazioni tecnico ambientali richieste e rientrano nella categoria di qualità ambientale 5 STELLE, caratteristica richiesta per accedere al Conto Termico. La serie GREEN BG è disponibile in due modelli: la BG17 da 18kW, alimentata con legna pezzata da 33cm, e la BG 24 da 26kW, alimentata con legna pezzata da 50cm. Molta attenzione è stata riservata alle soluzioni tecniche, in particolar modo all'isolamento termico del vano di carico, al fine di ridurre al minimo il fenomeno della condensa, alla distribuzione dell'aria comburente ai vari livelli, alla zona inferiore del vano di carico dove è posta la piastra refrattaria che distribuisce l'aria secondaria e permette il passaggio della fiamma nella camera di combustione. Tutti i modelli sono stati ideati e progettati tenendo conto delle norme entrate in vigore il 1° gennaio 2022 (Regolamento UE 2015/1185) e come tali sono certificate.

PRESTAZIONE CALDAIA A LEGNA BLAZE GREEN BG 33
Coefficiente premiante 1,2
 CLASSI DI PRESTAZIONE
5 STELLE 4 STELLE 3 STELLE 2 STELLE
    PP * mg/Nmc 11,6 15 20 30 60
    COT * mg/Nmc 4 5 10 15 30
    NOx * mg/Nmc 126 150 150 150 200
    CO ** mg/Nmc 25 30 200 364 500
    RENDIMENTO ** % 93,3 88 87 85 80
* Determinato applicando il metodo di misura della UNI CENT/TS 1588
** Determinato secondo la EN 13240:2001 + A2:2024 + AC:2006 + A2/AC:2007
NOTA: tutti i valori di cancentrazione sono riferiti al 13% di O2 in condizoni normali (273°K, 1013 mbar, gas secco)


COMBUSTIBILI AMMESSI
 Legna pezzata: BLAZE GREEN BG - L’immagine raffigura il combustibile principale per cui la caldaia è stata progettata, la legna pezzata, possibilmente essiccata al 20÷25% di umidità.  BLAZE GREEN BG - L’immagine raffigura il combustibile che può essere utilizzato in abbinamento al combustibile principale che è la legna pezzata. Per un corretto funzionamento il materiale di scarto va intercalato alla legna per permettere la circolazione dell’aria comburente primaria, altrimenti si corre il rischio che la fiamma venga soffocata e la caldaia si spenga. Gusci di nocciola: BLAZE GREEN BG - L’immagine raffigura dei gusci di nocciola che possono essere utilizzati in abbinamento al combustibile principale che è la legna pezzata. Per un corretto funzionamento i gusci di nocciola vanno intercalati alla legna per permettere la circolazione dell’aria comburente primaria, altrimenti si corre il rischio che il suo percorso venga ostruito e la caldaia si spenga  Tronchetti pressati: BLAZE GREEN BG - L’immagine raffigura dei tronchetti pressati che possono essere utilizzati anche senza essere alternati alla legna, bisogna prestare attenzione che il suo potere calorifico non sia troppo alto. Si è notato che alcune volte il circolatore non riesca a smaltire il troppo calore accumulato in caldaia. È comunque sempre consigliato intercalare i tronchetti con della normale legna a pezzi.   Trucioli di legna: BLAZE GREEN BG - L’immagine raffigura dei trucioli di legna ottenuti dalla lavorazione artigianale del legno vergine. Valgono le stesse raccomandazioni indicate per i gusci di nocciola  Cippato di legna: BLAZE GREEN BG - L’immagine rappresenta del cippato ottenuto dalla triturazione degli scarti del bosco a seguito del trattamento selvicolturale. Le dimensioni del cippato influenzano di molto quanto va intercalato alla legna, in quanto più è piccolo, più questo può ostacolare la circolazione dell’aria comburente e di conseguenza avere lo spegnimento della fiamma.  Segatura di legna: BLAZE GREEN BG - l’immagine rappresenta della segatura ottenuta dal taglio dei lavorati di legno vergine. Questo è il tipo di combustibile che abbisogna di maggiore attenzione perché grazie alle sue ridotte dimensioni può ostruire facilmente il passaggio dell’aria comburente. Si consiglia di non esagerare con le quantità che si intercalano alla legna.
Legna pezzata Ritagli di Segheria Gusci di nociola Tronchetti pressati Trucioli di legna Cippato di legna Segatura di legna
NB: l'uso dei combustibili triti o granulari, in una caldaia a legna a gassificazione con fiamma inversa, sono subordinati alla possibilità di lasciare circolare all'inteno del generatore l'aria comburente. Per questa ragione i combustibili frammentati vanno intercalati a normali strati di legna pezzata. L'uso esclusivo di questi tipi di combustibile può ostruire il passaggio dell'aria primaria e di conseguenza portare al soffocamento della fiamma, con il rischio di spegnimento della caldaia. Per utilizzare principalmente questi tipi di combustibili si consiglia di prendere in considerazione caldaie più specifiche.



BLAZE HARMONY / BLAZE GREEN BG - L'immagine rappresenta la caldaia BLAZE GREEN BG spaccata per mettere in risalto gli interni e illustrare il suo ciclo di funzionamento. Con delle lenti d’ingrandimento vengono messe in risalto i vari gruppi che la rendono tecnicamente una caldaia a legna decisamente unica nel suo genere. Analizzando l’immagine partendo dall’alto si nota subito lo sportello del carico combustibile che, aprendosi verso l’alto, la rende l’unica caldaia a legna con gassificazione a fiamma inversa che ha lo sportello di carico nella parte superiore, questa prerogativa permette anche l’utilizzo come combustibile di materiali triti o granulari in abbinamento ai ciocchi di legna. Gli altri e unici modelli oggi presenti sul mercato con le stesse caratteristica sono le caldaie a fiamma assiale. Sul lato sinistro si vede la lente che mette in risalto i turbolatori per la pulizia degli scambiatori verticali, subito sotto viene si vede il sistema per il rilevamento meccanico del combustibile residuo. Più sotto viene indicata la posizione della sonda lambda ed illustrata la serranda a scorrimento orizzontale che regola l’afflusso dell’aria comburente. Sul lato destro dal basso verso l’alto abbiamo la lente che raffigura il particolare sistema integrato nella caldaia che ha la funzione di valvola miscelatrice anticondensa. In alto invece è raffigurato l’aspiratore fumi da cui partirà poi il tubo da fumo che andrà collegato alla canna fumaria. Nella parte centrale è interessante vedere il fondello inclinato del vano di carico dove è ricavata la feritoia per il passaggio della fiamma. Questo fondello è in materiale refrattario ad alta resistenza termo meccanica al cui interno sono ricavate delle particolari scanalature che servono a far affluire l’aria secondaria vicino alla zona dove avviene il processo di gassificazione.





FASE 1 - Caricamento: dopo aver effettuato le normali operazioni di carico del combustibile, appiccato il fuoco ed aver raggiunto il regime di funzionamento il ciclo di combustione può durare fino a 8 ore. Tale durata è naturalmente in funzione di quanto è stato accurato il carico (legna ben posizionata e tutta della stessa pezzatura), della potenza della caldaia e di come è stata preimpostata la potenza.   BLAZE GREEN BG - Fase 1: nell’immagine viene rappresentata la caldaia nella fase iniziale del ciclo di combustione dove la caldaia è completamente piena di legna e la brace sul fondello del vano di carico si è già formata e la fiamma inizia a transitare attraverso la feritoia alla camera di combustione inferiore.
BLAZE GREEN BG - FASE 2: terminata la fase della combustione il livello del combustibile diminuisce fino a quando la molla dell'asta di rilevamento scatta in avanti e l’aspiratore fumi viene spento automaticamente.   FASE 2 - Dopo 8 ore: con il procedere della combustione il livello del combustibile diminuisce fino a quando la molla dell'asta di rilevamento non essendo più contrastata dalla legna scatta in avanti. A quel punto viene spento l'estrattore fumi e il processo di combustione viene interrotto.

FASE 3 - Entro le 24 ore: dal primo caricamento nella caldaia dopo aver spento l'aspiratore, e quindi sospeso l'alimentazione dell'aria comburente, il ciclo di combustione è stato interrotto. Nonostante ciò alcuni trafilamenti d'aria continuano ad essere presenti e tale aria basta a mantenere una forma latente di combustione che permette alle braci di essere mantenute attive a lungo. Siamo nella fase che viene definita: mantenimento braci.   BLAZE GREEN BG - FASE 3: dopo essere stato interrotto il ciclo di combustione le braci sul fondello incominciano a raffreddarsi e il carbone di legna residuo in assenza di aria comburente incomincia a diventare nero.
BLAZE GREEN BG - FASE 4: In questa fase, se attivata la regolazione mantenimento braci, l’aspiratore viene fatto entrare in funzione a tempi prestabiliti con lo scopo di ravvivare le braci e non farle spegnere del tutto.   FASE 4 - Dopo 24 ore e oltre: dal primo caricamento del combustibile, e nel caso non sia stata effettuata un'ulteriore carica, nella camera di combustione non ci saranno più tizzoni ardenti, ma saranno solo più presenti i residui di combustibile sotto forma di carbone di legna. Per riavviare la combustione sarà sufficiente attivare l‘aspiratore ed accendere tale strato di carbonella con un pezzo di carta.
FASE 5 - Dopo un breve periodo: quando la carbonella avrà sviluppato una fiamma abbastanza robusta si potrà procedere al riempimento del vano di carico con del nuovo combustibile e avviare così un nuovo ciclo di combustione. Grazie a questo ingegnoso sistema meccanico, che rileva la quantità di combustibile presente nel vano di carico, viene assicurato un elevato comfort nella gestione della caldaia.   BLAZE GREEN BG - FASE 5: dopo diverso tempo basta aggiungere un pezzo di carta appallottolata e incendiata per ravvivare i tizzoni di carbone e ad iniziare un nuovo ciclo di combustione. Quando la fiamma si sarà intensificata si potrà fare la carica completa.


        NEW lungo           NEW lungo
DESCRIZIONE U. Mis. BG 10  BG 18 BG 26 BG 33

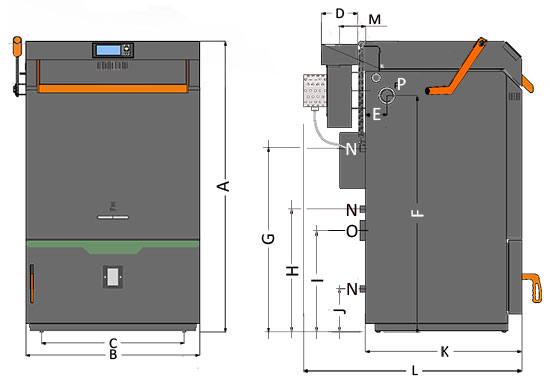

  Potenza nomunale  kW 10 18 26 33 BLAZE HARMONY / CALDAIA LEGNA GREEN BG Lo schema rappresenta la caldaia vista su due lati: frontalmente e lateralmente, completo di quotatura su cui sono riportate delle lettere maiuscole che ne definiscono il valor ein mm nella sotto stante tabella. A fianco dell’immagine abbiamo una tabella dove sono riportati i principali dati tecnici dei vari modelli, nelle ultime quattro righe sono elencate le varie certificazioni di cui si avvale la caldaia.
  Campo di modulazione  kW  5,0 ÷ 10   9,0 ÷ 18   13,0 ÷ 26  16,0 ÷ 33
  Rendimento  % 93 91,5 92,2 93,3
  Lunghezza ceppi di legna  mm 250 330 500 500
  Volume vano di carico  L 40 80 120 120
  Volume scambiatore  L 32 40 55 55
  Peso caldaia a vuoto Kg 245 340 440 440
  Pressione d'esercizio max 3,0  3,0 3,0  3,0
  Classe di prestazione (Uni 303-5:2012) 5 5 5 5
  EcoDesign (Modello economico di sostenibiltà)  SI SI SI  SI
  Classse energetica  A+ A+  A+  A+
  Classe qualità ambientale (D.M.186(2017) 00 18 Quattro Stelle in fila


POS. A B C D E F G H I J K L M N O P
Dimensioni in mm
BG 10 1200  450 320 Ø 149 105 945 750  475 280 100  565  955 180 G 1/2"  G 1"1/2 G 1"1/2

BG 16 1200  530 402 Ø 149 105 945 750 475 375 135 635 1035 180 G 1/2"  G 1"1/2 G 1"1/2

BG 26 1200  530  402 Ø 149 105 945 750 475 375 135 635 1035 180 G 1/2"  G 1"1/2 G 1"1/2

 BG 33 1200 530 402 Ø 149 105 945 750 575 375 135 635 1035 180 G 1/2" G 1"1/2  G 1"1/2


POS. DESCRIZIONE   BLAZE HARMONY / CALDAIA LEGNA GREEN BG - L’immagine vuole far vedere frontalmente la caldaia spaccata e con i vari sportelli aperti per poter mettere in evidenza i principali componenti. Ogni numero riportato sull’immagine individua i componenti che vengono descritti nella tabella laterale.
1   Vano di carico del combustibile
2   Camera di combustione in refrattario
3   Scambiatore termico laterale
4   Scambiatore termico posteriore
5   Rivestimento di protezione del vano di carico
6   Scatola apparecchiature del controller
7   Ventilatore d'aspirazione
9   Coperchio sup. scambiatore di calore posteriore
10   Sportello sup. accesso vano di carico
11  Sportello inf. accesso camera di combustione
12   Leva interna per rilevamento quantità combustibile
13  Sensore rilevamento apertura sportello carico (1pcs 17 - 24)
14   Attacco scarico fumi del ventilatore Ø 147
16   Attacco mandata G 2" 1/2
17   Display luminoso touch screen
19   Spioncino in vetro ceramica per ispezione fiamma
20   Feritoia passaggio fiamma dal vano di carico
21   Piastra laterale inclinata in refrattario (4pcs17 - 2pcs24)
22   Pozzetto porta sonda termostato di sicurezza
23   Pozzetto porta sonda temperatura acqua
24   Sonda temperatura fumi di scarico
25   Molla controbilanciamento apertura sportello sup.
26   Asta sostegno sportello vano di carico aperto
27   Piastre di base camera combustione (10pcs17 - 13pcs24)
28   Refrattario post. camera combustione (1x posteriore)   BLAZE HARMONY / CALDAIA LEGNA GREEN BG - L’immagine vuole far vedere posteriormente la caldaia e con una numerazione che nella tabella laterale ne illustra i principali componenti. In alto sul fianco sinistro è posto l’attacco filettato della mandata all’accumulatore / riscaldamento (G 1”1/2). Nella parte inferiore destra al centro è posto l’attacco della valvola anticondensa che corrisponde anche al punto dell’attacco del ritorno dall’accumulatore / riscaldamento (G 1”1/2).
29   Piastra termoisolante sportello camera combustione
30   Pannello distribuzione aria comburente
31   Turbolatori pulizia scambiatori verticali (6pcs 17 - 9pcs 4pcs 24)
32   Leva azionamento turbolatori verticali
34   Attacco carico / scarico acqua caldaia 1/2"
35    Raccordo refrattario angolare (4pcs 17 - 24)
36   Sensore rilevamento legna e gestione mant. braci
37   Attacco 3/4" scarico valvola di sicurezza termica
38   Distributore acqua interno caldaia
39   Attacco 3/4" carico valvola di sicurezza termica
40   Diffusore in refrattario per passaggio fiamma
42   Attacco 1/2" sonda valvola di sicurezza termica
43   Feritoia sup. immissione aria essiccazione legna
44   Braccio di rimando leva rilevamento combustibile
45   Piastra frontale inclinata in refrattario (2pcs24)
49   Piedino livellamento caldaia
53   Blocco braccio rilevamento combustibile
54    Supporto attuatore elettrico aria comburente
55   Attuatore elettrico serranda aria comburente
56   Braccio azionamento serranda aria comburente
57   Gruppo integrato valvola anticondensa

Tutte le caldaie BLAZE HARMONY sono caratterizzate dall’avere valori di emissioni significativamente inferiori rispetto a quanto richiesto dalla norma CSN EN 303-5 ed Ecodesign. Nonostante quanto stabilito dalla normativa vigente, la caldaia BLAZE Green arriva oltre e questo grazie al nuovo ugello a getto brevettato che, supportato dalla sonda lambda che ne controlla automaticamente la combustione, assicura un alto grado d’efficienza e bassissimi valori d’emissioni inquinanti. Questi valori sono già al limite della misurabilità e sono paragonabili alle caldaie a gas a condensazione (valore medio a 60°/80°C = 93,0 ÷ 95,0%), sebbene venga usato come combustibile un prodotto naturale come le biomasse.
Ciò che rende unico nel suo genere il nuovo ugello a getto sono le feritoie di convogliamento dell’aria secondaria posizionate sul perimetro del diffusore in refrattario. Attraverso questi particolari condotti d’aerazione, l’aria secondaria viene distribuita uniformemente sul perimetro interno del diffusore, in modo da essere miscelata direttamente con i gas, altamente infiammabili, in transito prodotti dal processo di degradazione della pirolisi.

  BLAZE GREEN BG - Dettaglio componenti camera di combustione: l’immagine descrive i vari componenti in refrattario ad alta resistenza termo meccanica di cui è composta la camera di combustione, nella tabella laterale sono descritti i vari particolari. I componenti superiori compongono il fondello del vano di carico, mentre al centro è posto il diffusore della fiamma attraverso cui defluisce la fiamma nella camera di combustione posta nella parte inferiore.
DETTAGLIO CAMERA DI COMBUSTIONE

  DETTAGLI TECNICI

POS.   DESCRIZIONE COMPONENTI CAMERA DI COMBUSTIONE
 21   Piastra laterale inclinata in refrattario  (4pz17 - 2pz 24)
27   Piastra refrattaria camera combustione  (10pz17 - 13pz 24)
35   Raccordo refrattario angolare (4pz17-24)
40   Blocchetto refrattario forato passaggio e diffusione fiamma
41   Profilato refrattario accesso pulizia scambiatore posteriore
45   Piastra frontale inclinata in refrattario  (2pcs24)

NB: ( (4pz17-24) I numeri in basso indicano la quantità dei componenti e quelli in alto i modelli a cui si riferiscono




      BLAZE GREEN BG - Dettaglio prese aria comburente: l’immagine descrive il sistema di distribuzione dell’aria comburente. Un attuatore elettrico agisce automaticamente sulla serranda che scorre orizzontalmente e apre, socchiude o chiude le tre feritoie da cui affluisce l’aria. Una feritoia serve per l’essicazione della legna, una seconda per l’aria comburente primaria ed una terza per l’aria comburente secondaria.
DESCRIZIONE PRESE ARIA COMBURENTE   POS.
 Serranda scorrevole controllo aria comburente e d'essicazione   8
Deflettore mobile entrata aria comburente in depressione   18
 Presa aria primaria   50
 Presa aria secondaria   51
 Presa aria per essiccazione legna   52
 DETTAGLIO PRESE ARIA COMBURENTE



BLAZE GREEN BG - Descrizione valvola anticondensa, insieme valvola anticondensa: l’immagine illustra la valvola miscelatrice anticondensa nel suo insieme e ne individua i principali componenti che vengono descritti nella tabella laterale.  POS.   DESCRIZIONE VALVOLA ANTICONDENSA INTEGRATA
15   Attacco ritorno G 2" 1/2 F
33   Termostato anticondensa per miscelazione temperatura acqua di ritorno
38   Distributore interno acqua di ritorno
47   Molla di compressione del termostato
48   Riduzione 2”½ M  → 1”½ F
    BLAZE GREEN BG – Descrizione valvola anticondensa, dettaglio particolari valvola: l’immagine visualizza la valvola miscelatrice anticondensa nei suoi componenti e serve a mettere in evidenza la sequenza di rimontaggio quando verrà aperta per eseguire l’impianto della centrale termica. Il raccordo esterno (pos. 48) è filettato internamente 2”1/2 F, mentre il foro opposto è filettato 1”1/2 F, ed questo il punto che viene utilizzato per l’attacco del ritorno dall’accumulatore / riscaldamento.




 DETTAGLIO VALVOLA ANTICONDENSA INTEGRATA

Per maggiori info sulla valvola anticondensa della BLAZE HARMONY clicca qui



     SCARICA DEPLIANT CALDAIE A BIOMASSA BLAZE             01 50 Freccia verde      02 50 Logo Rosso PDF
